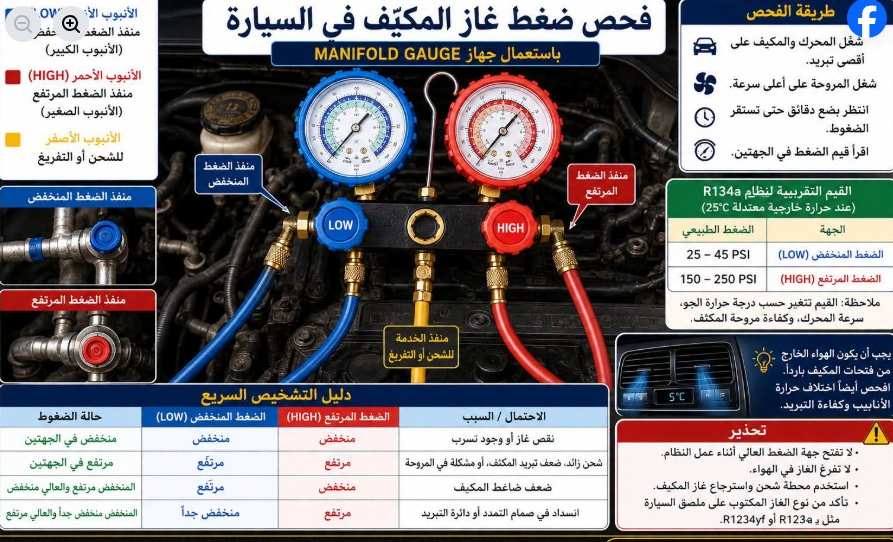

يُعد جهاز المانيفولد (Manifold Gauge) من أهم الأدوات التي يستخدمها فني تكييف السيارات لفحص كفاءة دورة التبريد، حيث يساعد في معرفة مستوى شحنة غاز التبريد، وكفاءة الضاغط (الكمبروسر)، واكتشاف كثير من الأعطال من خلال قراءة ضغوط النظام.
مكونات جهاز المانيفولد
يتكون الجهاز من ثلاثة خراطيم ملونة، ولكل منها وظيفة محددة:
🔹 الأزرق: يُوصل بمنفذ الضغط المنخفض (الأنبوب السميك).
🔴 الأحمر: يُوصل بمنفذ الضغط المرتفع (الأنبوب الرفيع).
🟡 الأصفر: يُستخدم أثناء عمليات شحن أو تفريغ غاز التبريد، أو توصيل الجهاز بمضخة التفريغ.
كيف تحصل على قراءة صحيحة؟
قبل قراءة الضغوط يجب:
- تشغيل محرك السيارة.
- تشغيل المكيف على أعلى درجة تبريد.
- ضبط المروحة على أعلى سرعة.
- ترك النظام يعمل لبضع دقائق حتى تستقر الضغوط.
القراءات الطبيعية
في السيارات التي تستخدم غاز R134a تكون القراءات الطبيعية غالبًا:
- الضغط المنخفض: من 25 إلى 45 PSI.
- الضغط المرتفع: من 150 إلى 250 PSI.
وقد تختلف هذه القيم قليلًا حسب درجة حرارة الجو وسرعة دوران المحرك.
ماذا تعني القراءات؟
انخفاض الضغط في الجهتين
غالبًا يشير إلى:
- نقص في كمية غاز التبريد.
- وجود تسريب في دورة التكييف.
ارتفاع الضغط في الجهتين
قد يكون السبب:
- شحن كمية زائدة من الغاز.
- ضعف تبريد المكثف (الكوندنسر).
- تعطل أو ضعف مروحة التبريد.
ارتفاع الضغط المنخفض مع انخفاض الضغط المرتفع
يدل غالبًا على:
- ضعف كفاءة الضاغط (الكمبروسر) وعدم قدرته على ضغط الغاز بالشكل المطلوب.
انخفاض شديد في الضغط المنخفض مع ارتفاع الضغط المرتفع
يشير عادةً إلى:
- وجود انسداد في صمام التمدد (Expansion Valve).
- أو انسداد في أحد أجزاء دورة التبريد.
تحذيرات مهمة
- لا تفتح صمام الضغط المرتفع أثناء تشغيل المكيف، لأن ذلك قد يسبب تلف المعدات أو يعرضك للخطر.
- لا تفرغ غاز التبريد في الهواء، حفاظًا على البيئة والتزامًا بإجراءات السلامة.
- استخدم دائمًا نوع الغاز الموصى به من الشركة المصنعة، سواء R134a أو R1234yf، مع المعدات المخصصة لكل نوع.
الخلاصة
جهاز المانيفولد لا يقتصر دوره على قياس الضغط فقط، بل يُعد وسيلة تشخيص دقيقة تكشف الكثير من أعطال تكييف السيارة قبل استبدال أي قطعة دون داعٍ. لذلك فإن فهم قراءاته بشكل صحيح يوفر الوقت والمال، ويساعد في الوصول إلى إصلاح دقيق وآمن.
